大昭和BIG角度头在医疗器械领域的应用案例

医疗行业

●行业：医疗器械

●终端客户：某医疗设备制造商

●加工产品：医疗设备零部件

●加工难点：

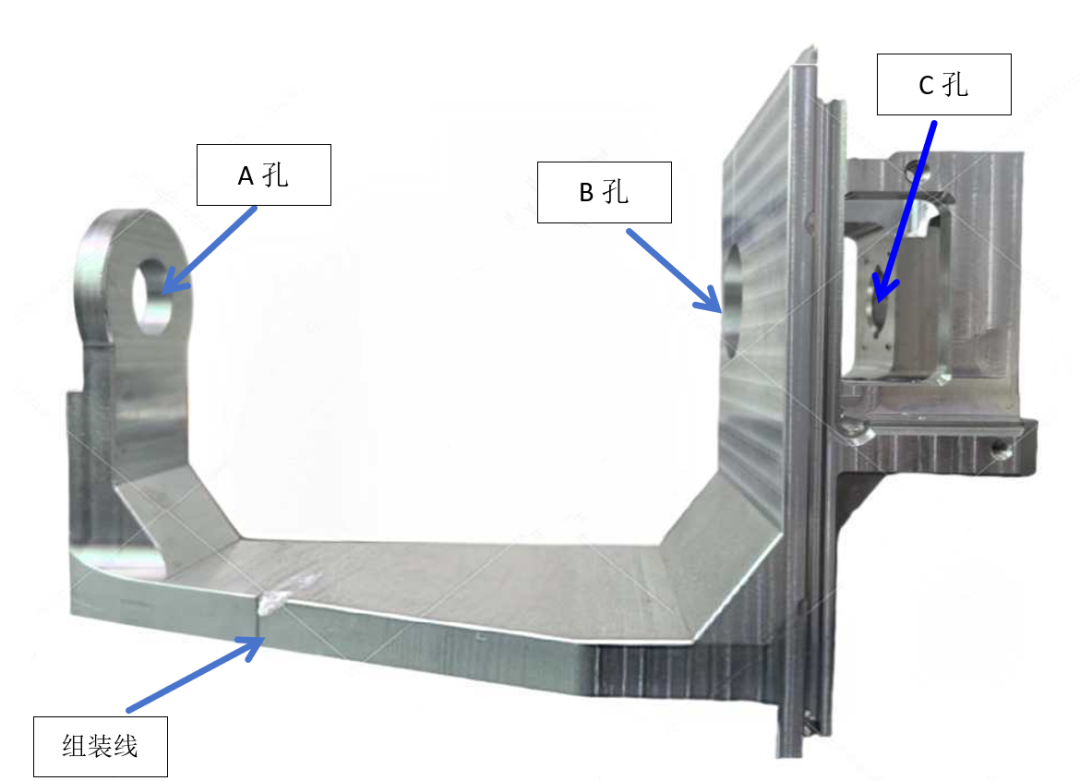

1.材料为7075-T6，要求三孔同轴度0.01mm以内。

2.B孔与C孔均为阶梯孔，且B孔的直径大于A、C两孔。因其结构特点，无法通过转台旋转一次性加工完成。

●原加工方案：

采用立铣分工序加工，加工完成之后进行组装。组装之后A,B,C三个孔同轴度超差，并且加工效率非常低。

●优化工艺方案：

采用BIG角度头BBT40-AG90/NBS13-170

工艺调整为“先组装，后一次性加工完成”，由于只需一次装夹，不仅大幅提升了加工效率，更保证了产品的加工精度。

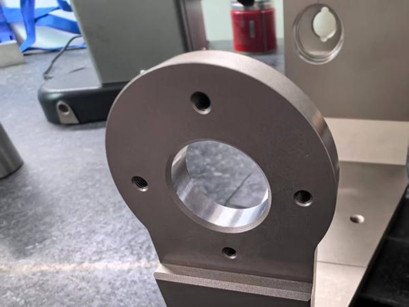

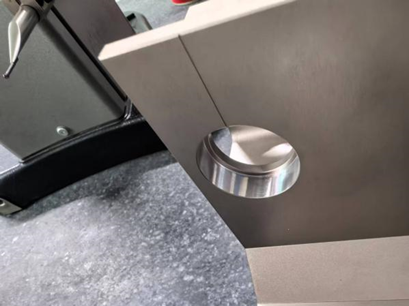

在角度头安装完毕，投入加工前，客户对其进行了精度检测。在距角度头输出轴夹头端口4D处，其跳动精度在0.005mm以内。这是三孔加工后同轴度能保证在0.01mm的重要条件。

●加工参数

刃具：φ10mm立铣刀

切削线速度Vc：110m/min

径向切削量ae：0.05mm

轴向切削量ap: 10mm

进给F：500mm/min
