螺旋铣削不再靠猜测 螺旋铣削对于无预钻孔直接开孔以及加工钻头难以覆盖的大直径孔非常有用。一个关键优势是，一把刀具往往可以覆盖多种孔径。这有助于减少刀具库存并简化加工工序。 另一方面，一旦开始设定实际条件，就需要进行诸多检查：刀具直径是否适合目标孔径、螺旋节距可以取多大、坡走角是否在刀具规格范围内，以及是否需要进给修正。换句话说，螺旋铣削应用得当时非常有用，但在选择刀具和条件时容易迷失方向。 本文以实用顺序讲解螺旋铣削的基础知识、刀具选择流程、坡走角和节距计算以及关键的加工注意事项。文中还介绍了一个页面内计算器和一个独立的刀具选型器，可根据您输入的条件帮助查找候选的泰珂洛刀具。 您将学到: 什么是螺旋铣削 螺旋铣削的三个关键数值 螺旋铣削的刀具选择要点 刀具选择步骤 螺旋铣削时的注意事项 便捷的节距和坡走角计算器 刀具选型器简介 总结 1.什么是螺旋铣削？ 螺旋铣削是一种刀具同时进行圆弧插补并沿Z轴进给的加工方法。刀具不是直接垂直下刀，而是一边画圆一边逐渐向下移动，形成螺旋状的刀具路径。 该方法用于孔加工、型腔切入加工、锪孔以及无预钻孔开孔。它使加工大于刀具直径的孔径变得更容易，并且同一把刀具通常可用于多种孔尺寸。 然而，在螺旋铣削中，刀具总是以倾斜角度切入工件。不同于普通的侧铣或开槽，您需要检查坡走角、螺旋节距、刀具中心路径及进给修正。 2.螺旋铣削的三个关键数值 设定螺旋铣削条件时，请从以下三个数值入手。 一旦确定了这三个数值，刀具中心路径直径和刀具每转中心移动距离便可计算得出。 刀具中心路径直径 = Dh - Dc 如何考虑坡走角? 坡走角 = atan(螺旋节距 / 刀具每转中心移动距离) 刀具中心路径直径 = 50.0 - 10.0 = 40.0 mm 螺旋节距 = 刀具每转中心移动距离 x tan(坡走角) 要点:计算基准是刀具中心路径直径，而非孔径本身。 3.螺旋铣削的刀具选择要点 在螺旋铣削中，并非所有能放入孔径的刀具都自动适用。您需要确认刀具是否支持螺旋铣削、孔径是否在Z小和Z大支持的螺旋铣孔范围内，以及节距和坡走角是否在刀具规格范围内。 用于螺旋铣削的刀具类型 方肩铣刀图片 高进给铣刀图片 粗加工时，高进给铣刀通常是好的选择 根据加工距离和刀具中心路径直径，方肩铣刀的Z大坡走角可能成为限制因素，使刀具无法充分利用其可用的APMX。因此，即使高进给铣刀的APMX较小，它也可能具有优势，因为它可以采用更高的进给条件。 何时选高进给铣刀 粗加工：针对追求生产率的加工，选高进给铣刀。 深孔加工：高进给铣刀在长悬伸加工中往往抗振性能更好，且排屑良好。 当缩短加工时间很重要时：即使APMX较小，也能更容易地采用高进给条件。 硬材料或难切削材料：较小的主偏角可减薄切屑并降低刀具负荷。 如何与方肩铣刀比较 方肩铣刀：即使APMX很大，Z大坡走角的限制也可能使刀具无法充分利用该能力。 高进给铣刀：即使APMX较小，高进给条件可使其在粗加工中具有优势。 方肩铣刀的适用场合 要点：采用高进给铣刀作为粗加工基准，针对低刚性工件或更好的孔壁外观，考虑使用方肩铣刀 要点：将孔径、铣刀直径、APMX（Z大切深）及Z大坡走角作为整体进行综合检查。 4.刀具选择步骤 本节概述了为螺旋铣削选择铣刀的实际流程。首先，设定候选刀具直径并确认刀具能否覆盖目标孔径。然后，流程会根据先决定螺旋节距还是先决定坡走角而产生分支。 1.设定刀具直径：设定刀具直径或候选刀具直径。 2.根据Z小/Z大螺旋铣孔范围临时选择刀具：确认目标直径是否在刀具的适用范围内。 3.计算刀具中心路径直径和移动距离：一旦设定了刀具直径，坡走角和节距的计算基准便确定下来。 4.选择先决定节距还是坡走角：两种方式皆可；最终需同时确认APMX和Z大坡走角。 查阅产品样本中的加工应用部分。 方法1. 先决定螺旋节距 坡走角 = atan(螺旋节距 / 刀具每转中心移动距离) 最后，确认计算出的坡走角是否在候选刀具的Z大坡走角范围内。如无问题，即可确定刀具直径、刀具型号、螺旋节距及坡走角。 方法2. 先决定坡走角 螺旋节距 = 刀具每转中心移动距离 x tan(坡走角) 最后，确认计算出的螺旋节距是否在候选刀具的APMX范围内。如无问题，即可确定刀具直径、刀具型号、坡走角及螺旋节距。 要点：无论从节距开始还是从坡走角开始，最终检查项相同 确认条件满足APMX范围、在Z大坡走角以内、且在刀具的Z小/Z大螺旋铣孔范围内。 5.螺旋铣削时的注意事项 由于刀具在沿圆弧路径移动的同时以一定角度切入，螺旋铣削比普通侧铣需要更多的条件检查。尤其要始终检查坡走角、节距、进给修正和排屑情况。 ①不要使坡走角过大 随着坡走角增大，刀具肩部和刀片上的负荷会增加。即使角度在Z大坡走角限制范围内，根据工件材料、机床刚性和悬伸长度，仍可能出现振颤或崩刃。 ②将螺旋节距控制在APMX范围内 螺旋节距是每转的Z轴切深量。如果节距过大，可能超出刀具的APMX，并导致切屑堵塞或振颤。 ③注意：刀具中心行程与切削刃行程不同 在螺旋铣削中，NC指令基于刀具中心路径。然而，实际切削发生在刀具外周。 在内孔螺旋铣削中，刀具中心路径直径小于加工孔直径。因此，刀具中心的移动距离与切削刃的移动距离并不相同。 如果直接将样本中的进给值作为刀具中心进给指令，切削刃处的实际进给可能会比预期的大。检查刀具中心指令进给和进给修正，确保切削刃处的进给不会过大。 刀具中心指令进给 = 未修正进给 x (Dh - Dc) / Dh 注：根据机床、CNC控制系统或CAM系统的不同，圆弧进给修正可能会自动处理。请确认实际编程所用机床的控制规格。 ④确保排屑通畅 在孔内进行螺旋铣削时，切屑的排出空间受限。切屑堵塞可能导致崩刃、表面质量不良、异常噪音和振颤。 注意：计算值仅供参考可行性检查。 在确认刀具规格、工件材料、机床刚性、工件夹持刚性和冷却液条件后，最终确定切削条件。 6.便捷的节距和坡走角计算器 如上所述，螺旋铣削需要依次检查孔径、刀具直径、节距、坡走角和进给修正。 公式本身并不难，但每次手动计算都很耗时。如果遗漏了APMX或Z大坡走角检查，条件可能超出刀具规格。 因此，使用能够自动计算坡走角和节距的计算器，是检查螺旋铣削条件的一种高效方式。下方的计算器可以在节距转角度和角度转节距两种计算模式之间切换。 7.刀具选型器简介 在计算完坡走角和螺旋节距后，下一个问题是哪些刀具可在这些条件下使用。在螺旋铣削中，孔径、刀具直径、APMX、Z大坡走角以及Z小/Z大螺旋铣孔范围必须同时检查，这使得基于样本的手动查找非常耗时。 为了支持这项检查，我们提供了一个独立的刀具选型器，可根据您输入的条件查找候选的泰珂洛刀具。通过在刀具选型器中缩小候选刀具范围，您可以更顺畅地审查螺旋铣削条件。 使用案例：让计算器和刀具选型器各司其职 使用计算器检查坡走角、节距、进给修正和加工距离。使用刀具选型器查找符合这些条件的泰珂洛刀具候选。 注意：刀具选型器可帮助您检查符合输入条件的泰珂洛刀具候选。 总结 螺旋铣削是一种刀具进行圆弧插补的同时沿Z轴进给的加工方法。它对于用钻头难以加工的大孔和型腔切入加工非常有用，但不正确的条件设置会显著增加刀具负荷。 在螺旋铣削中，检查孔径Dh、刀具直径Dc和刀具中心路径直径。 基于刀具中心移动距离计算螺旋节距和坡走角。 进行刀具选择时，务必检查Z小/Z大螺旋铣孔直径、APMX和Z大坡走角。 无论从节距还是角度入手，都要确认最终条件在刀具规格范围内。 由于刀具中心行程与切削刃行程不同，请留意进给修正。 如果手动计算麻烦，可使用计算器检查条件。 使用独立的刀具选型器来检查候选刀具。 在螺旋铣削中，计算和刀具选择不应分开考虑。重要的是将孔径、刀具直径、节距、坡走角、进给修正和刀具规格作为一个连续的工作流程来检查。
刀具选择、坡走角计算与切削条件的实用指南

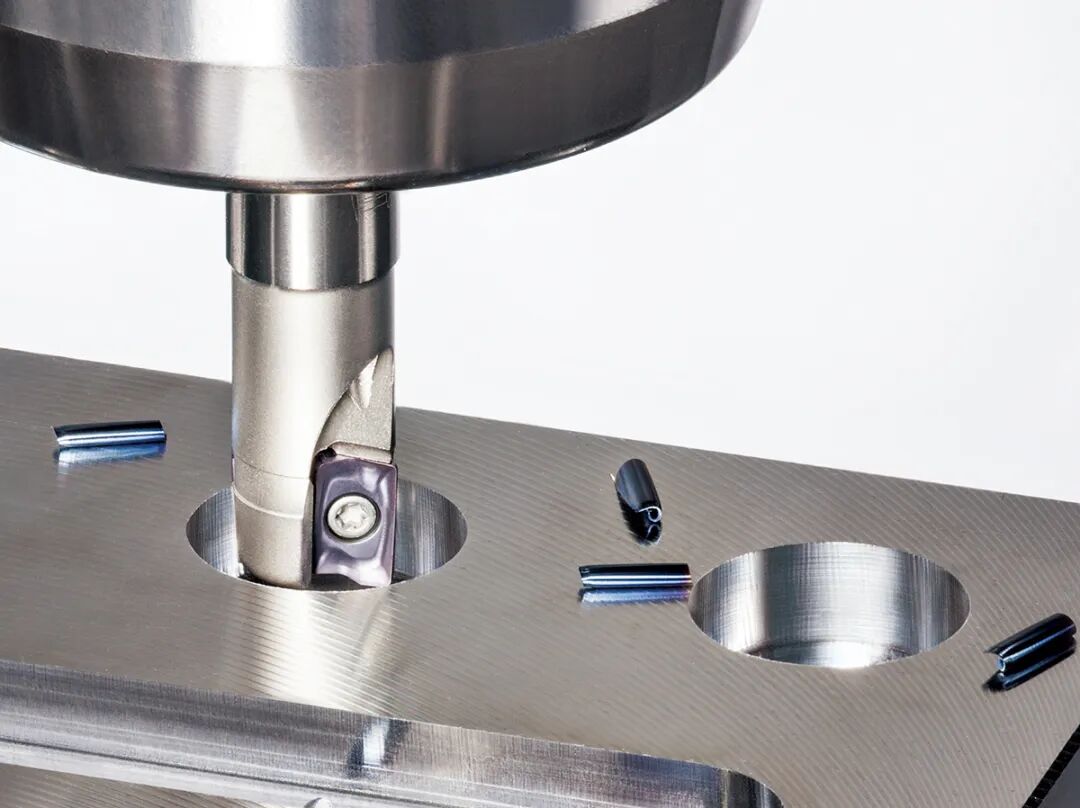

您是否曾需要加工一个孔或型腔，但钻头直径不合适，或者需要一个直径较大的孔需要更多灵活性？在此类情况下，螺旋铣削——铣刀一边进行圆弧插补一边沿Z轴进给——会是一个非常有效的选择。
主要检查项目包括：刀具是否支持螺旋铣削、坡走角是否合适、节距是否过大，以及进给修正是否正确处理。

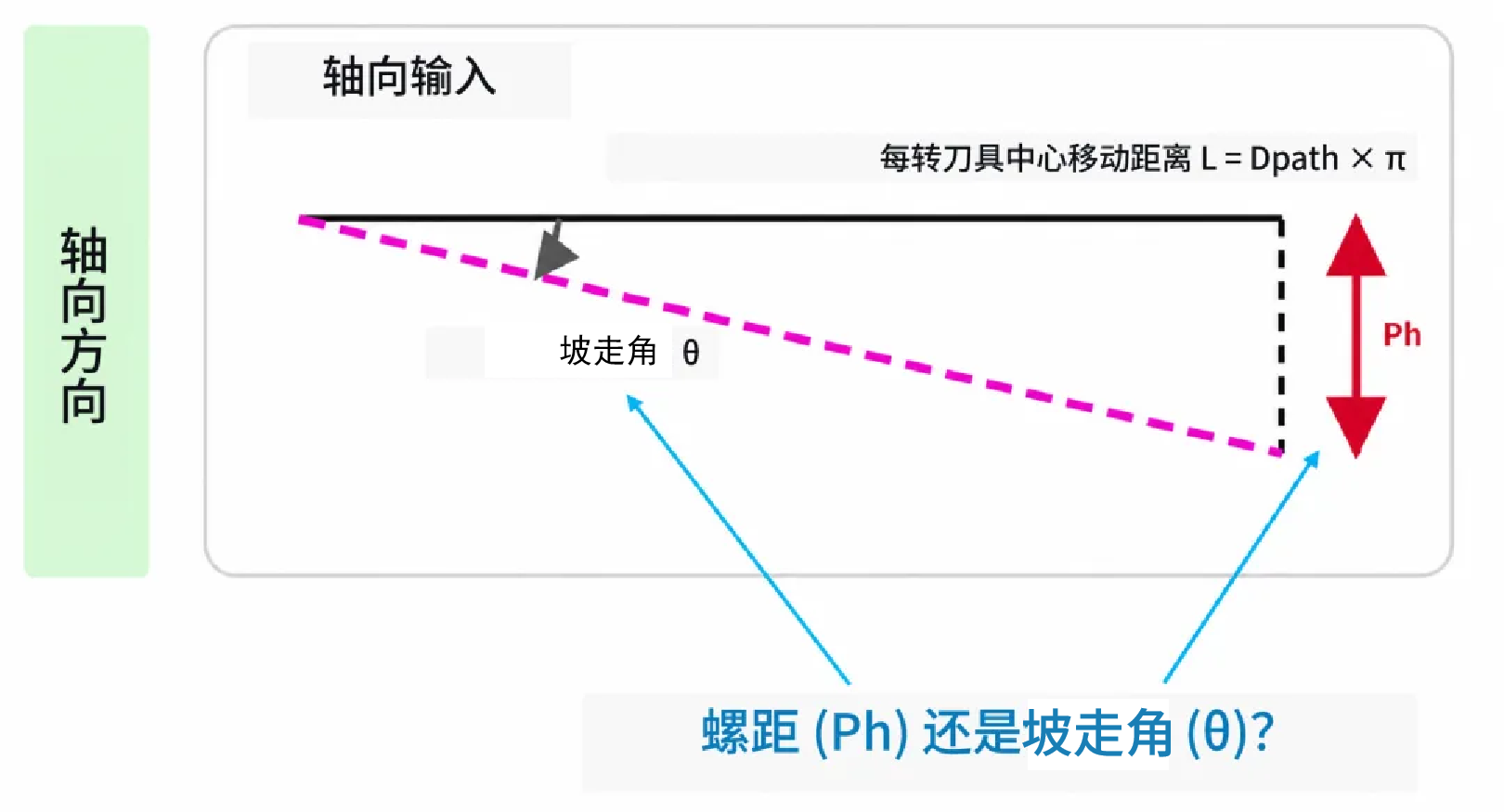

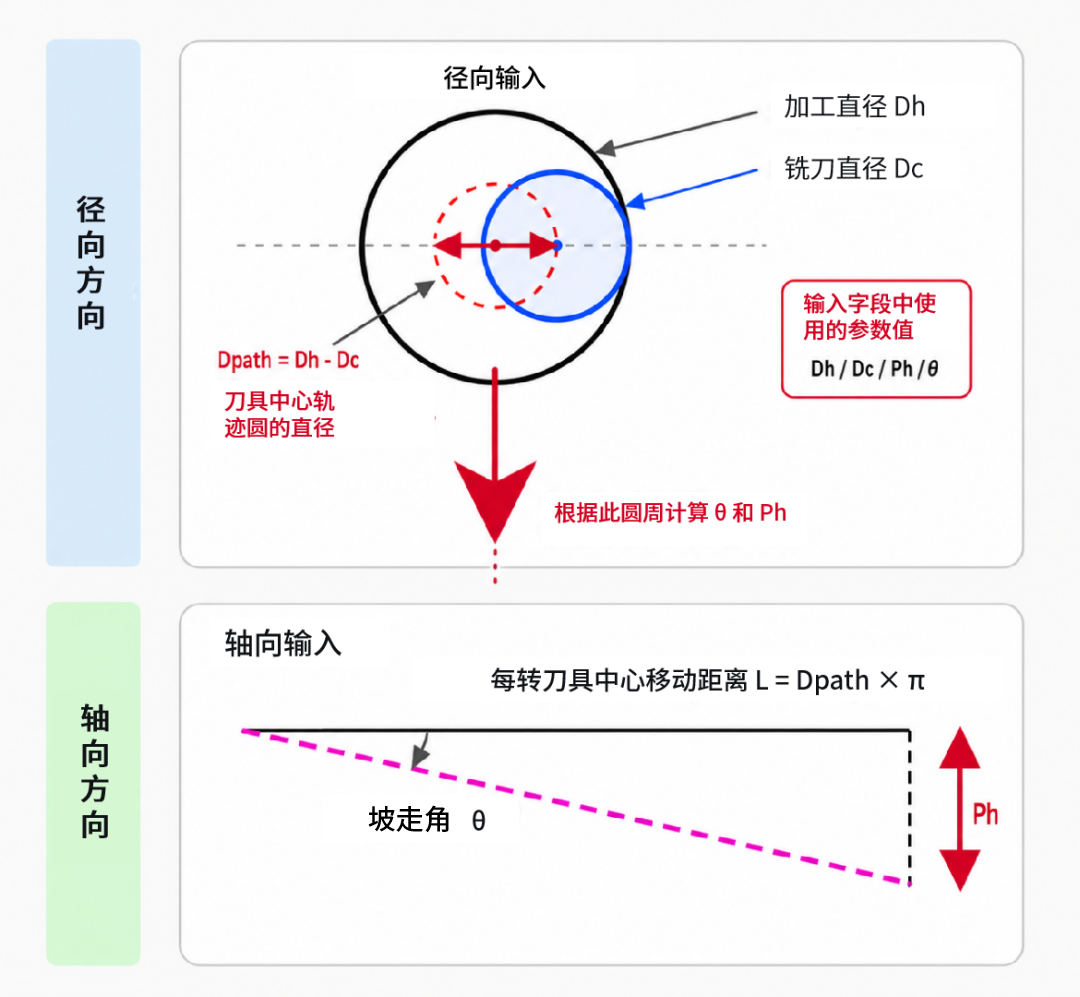

刀具每转中心移动距离 = (Dh - Dc) x π
一旦设定了螺旋节距，便可计算坡走角。

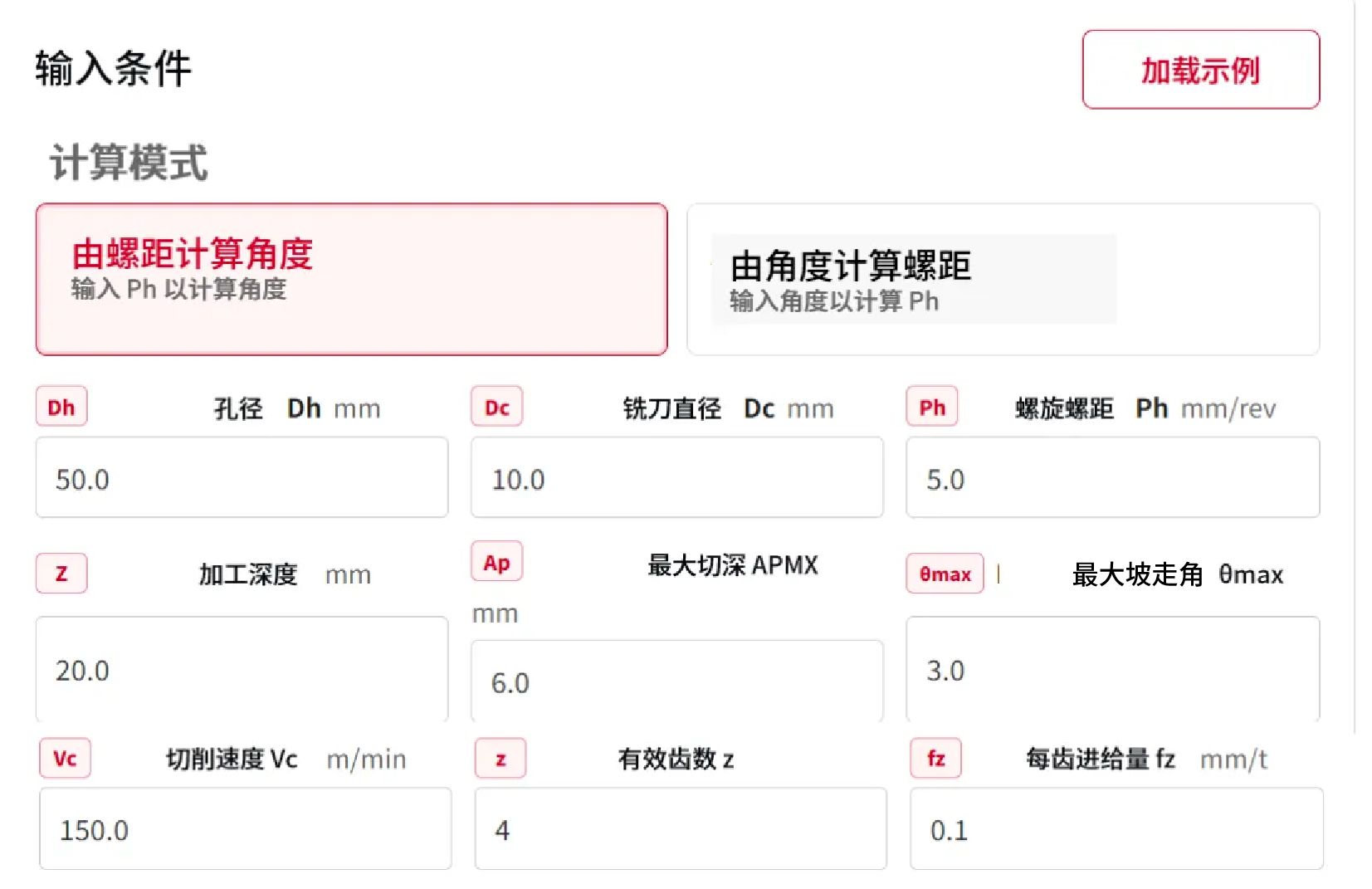

例如，当孔径为50 mm、刀具直径为10 mm、螺旋节距为5 mm时：
刀具每转中心移动距离 = 40.0 x π = 125.7 mm

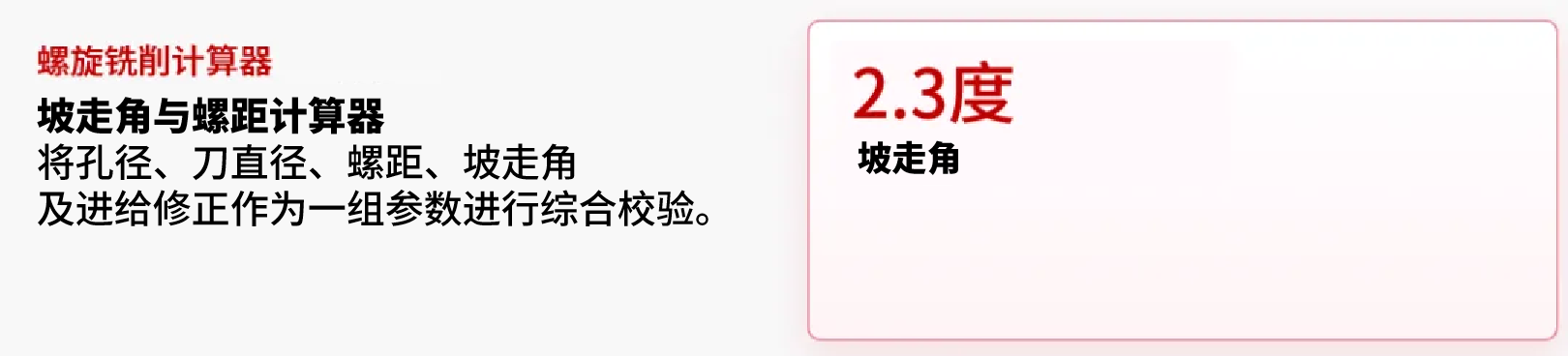

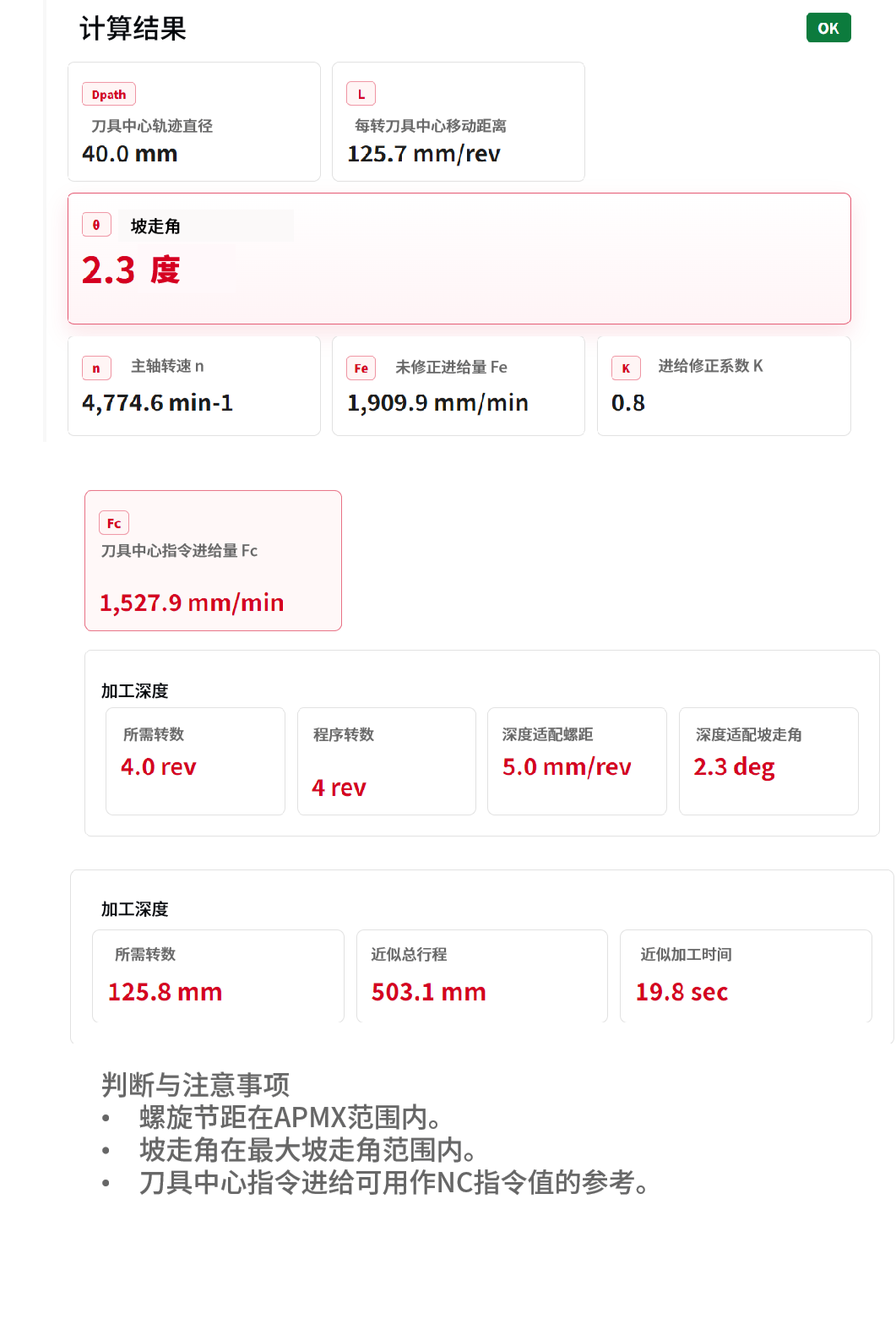

坡走角 = atan(5.0 / 125.7) ≈ 2.3°
如果想先设定坡走角，则使用以下公式计算螺旋节距。
在螺旋铣削计算中，重要的是使用刀具中心所画路径的直径，而不是孔径本身。

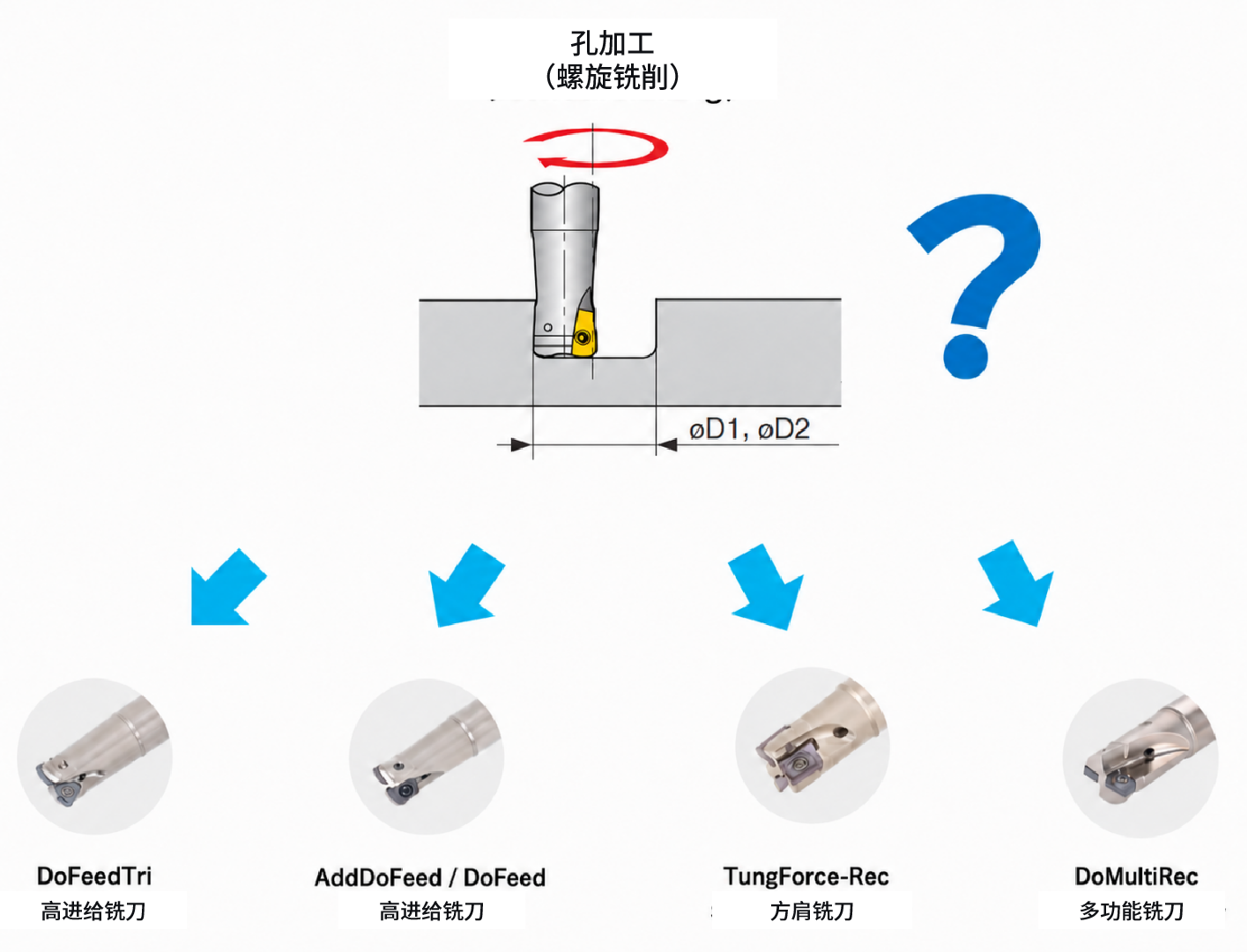

主要候选刀具是具有坡走能力的方肩铣刀和具有坡走能力的高进给铣刀。对于这两种类型，需确认刀具是否可用于螺旋铣削、Z大坡走角是多少，以及目标直径是否落在Z小和Z大螺旋铣孔范围内。
当螺旋铣削用于粗加工工序时，首先考虑高进给铣刀是合理的。尽管高进给铣刀的Z大切深APMX可能较小，但它们通常可以采用更高的进给率，这对生产率有利。

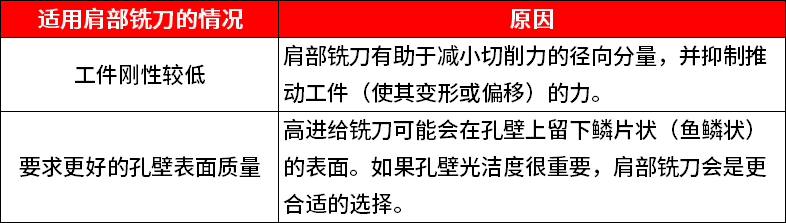

也存在方肩铣刀具有优势的情况。当工件刚性较低或加工孔壁的外观质量很重要时，请考虑使用方肩铣刀。

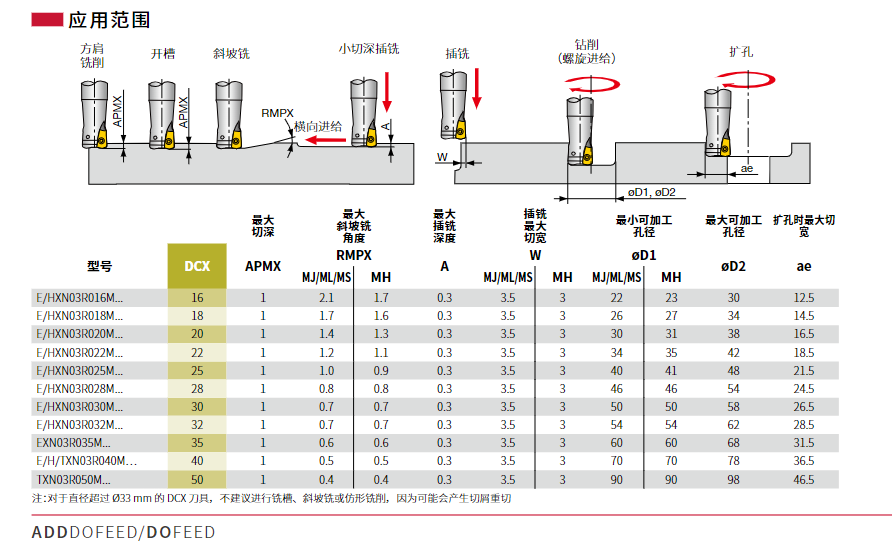

在实际选择中，不仅要检查刀具类型，还应始终检查每把刀具的Z大坡走角、Z小和Z大螺旋铣孔直径、APMX以及兼容的刀片。

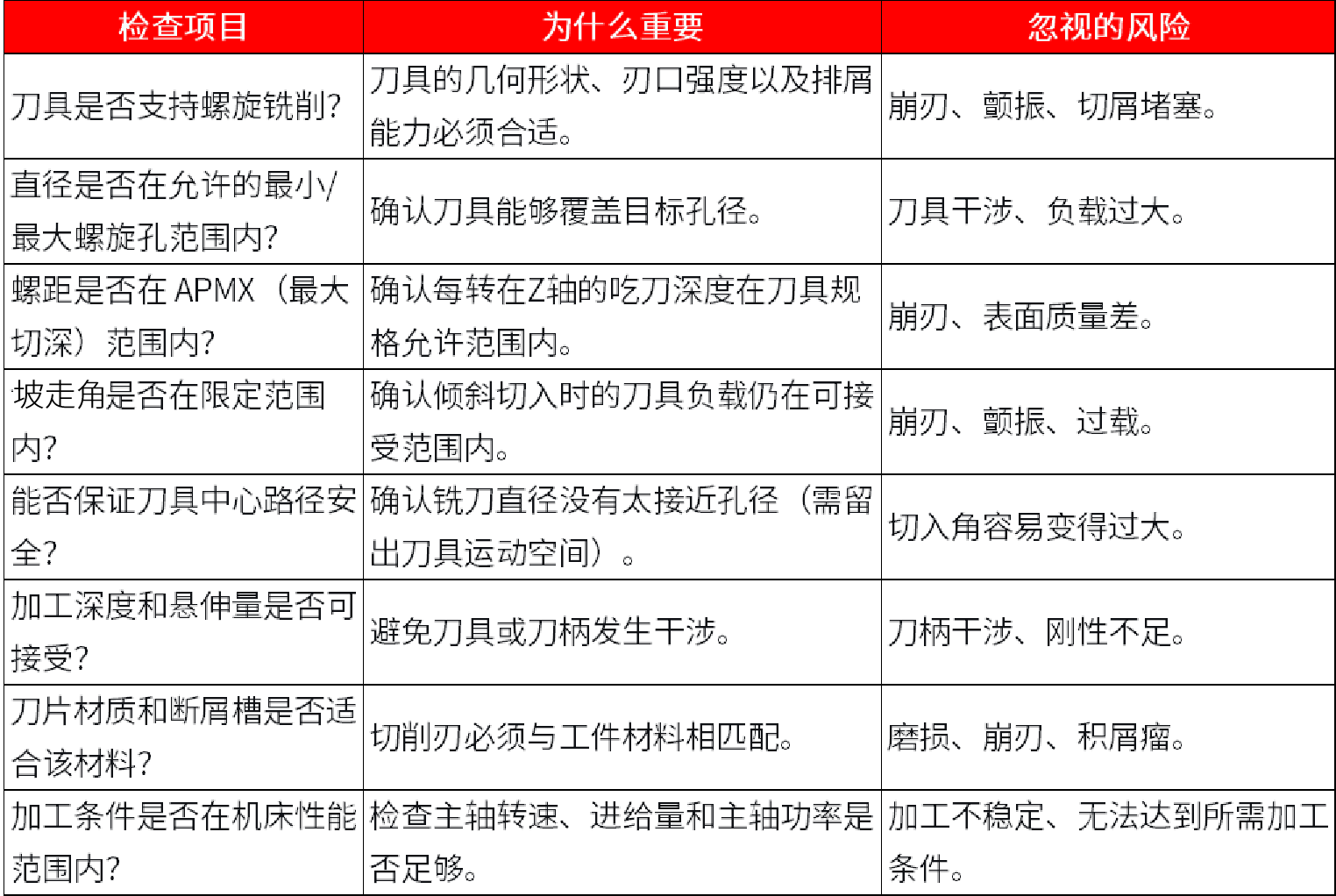

在进行螺旋铣削刀具选型时，应将孔径、铣刀直径、Z小和Z大螺旋孔直径、APMX（Z大切深）以及Z大坡走角作为一组参数来校验。
✅ 核实表格中所列的Z小孔径和Z大孔径。
✅ 选择适用孔径范围包含目标孔径的铣刀。

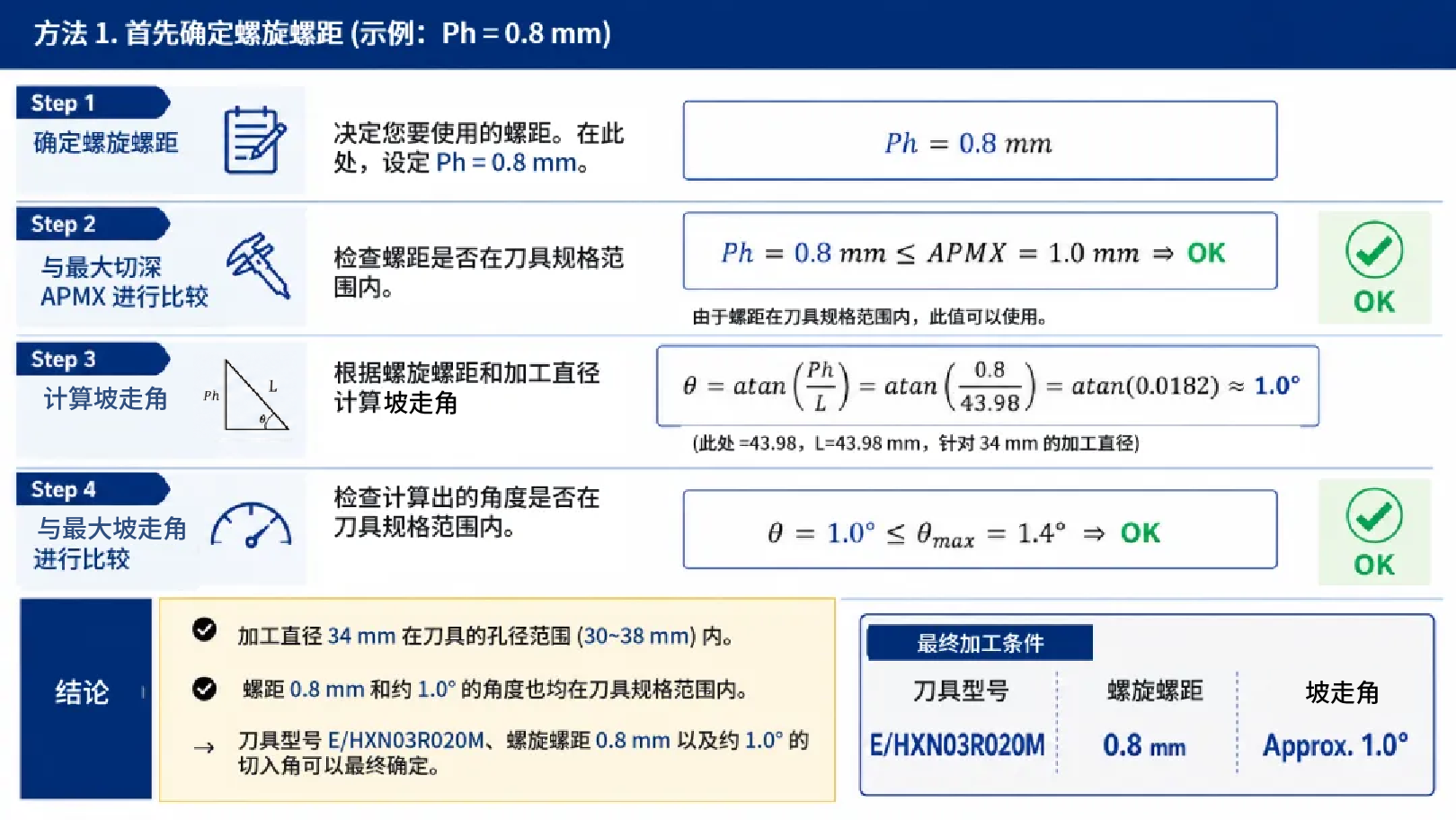

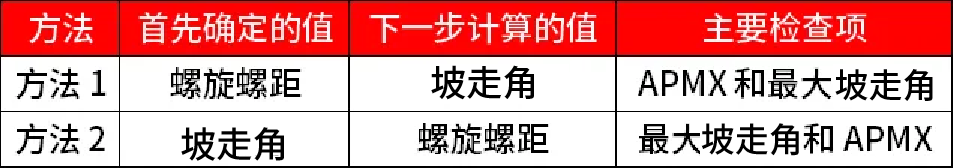

当先决定螺旋节距时，检查节距是否超过刀具的APMX。如果可以接受，则应用该节距并根据刀具中心移动距离和节距计算坡走角。

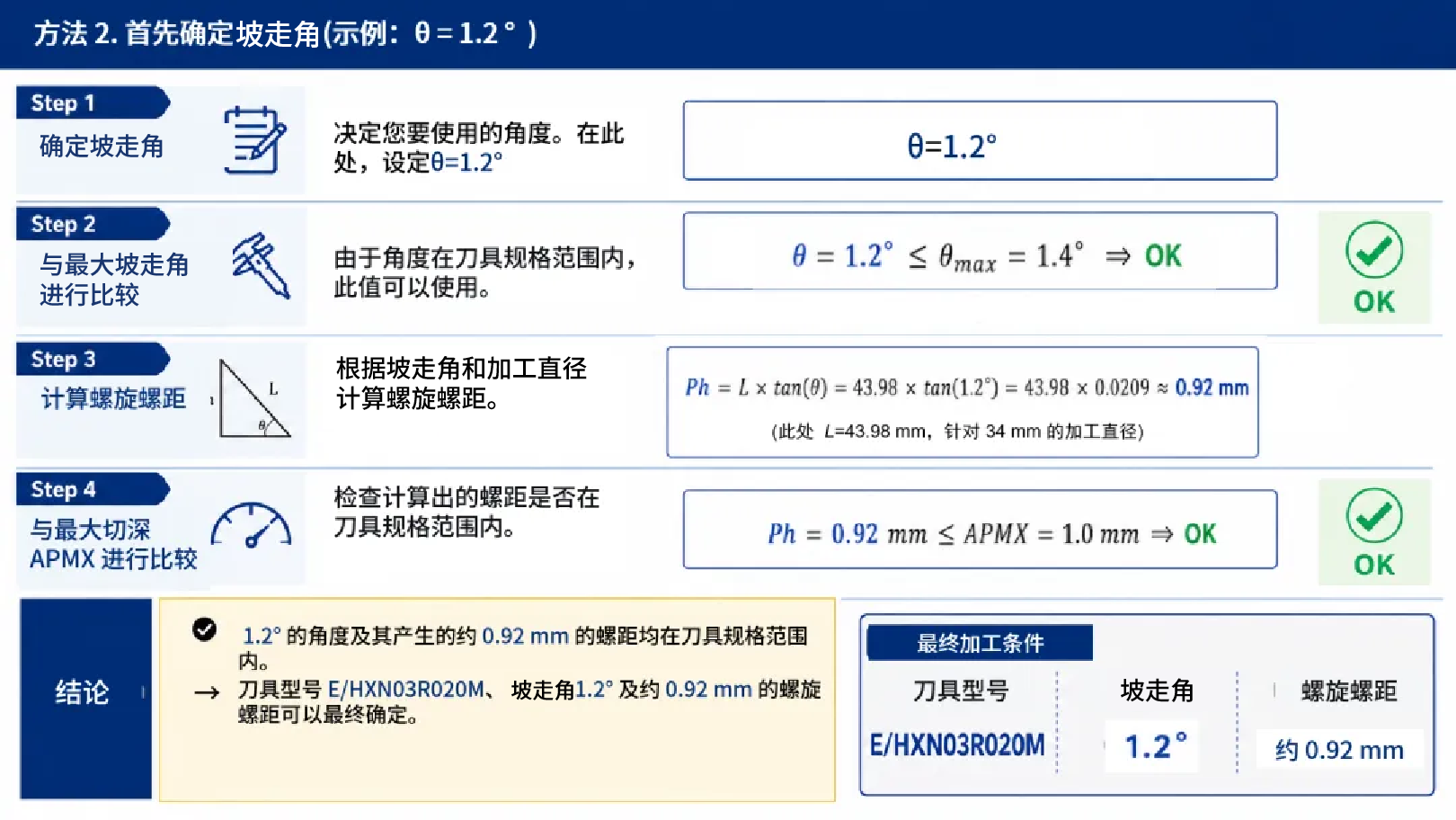

当先决定坡走角时，检查该角度是否超过候选刀具的Z大坡走角。如果可以接受，则应用该坡走角并根据刀具中心移动距离和坡走角计算螺旋节距。
